前に実機本当に届くのか問題でマジで届くのか不安だったパチンコ実機、ついに届きました
というわけで今回は設置編です。備忘録として書いておきます。
鉈ユニットの設置

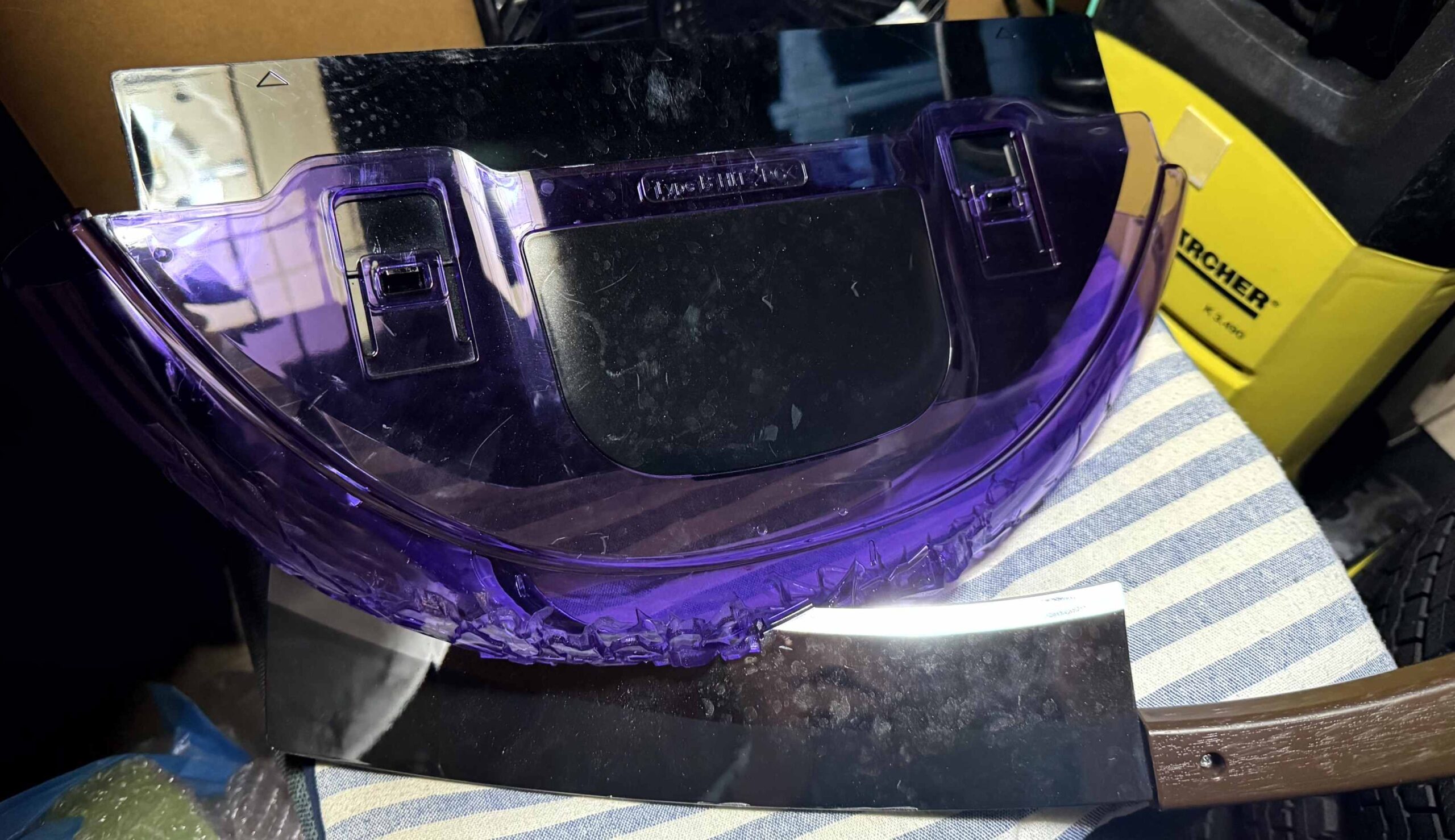

届いた時はパチンコ台上部に設置する鉈ユニットは外されていました。正直これなくても遊べますが、せっかく付いてきたやつなので設置します。
生活感満載の部屋で申し訳ないです・・・。
これを設置する時はドアキー（流通キー）でドアを開ける必要があります。

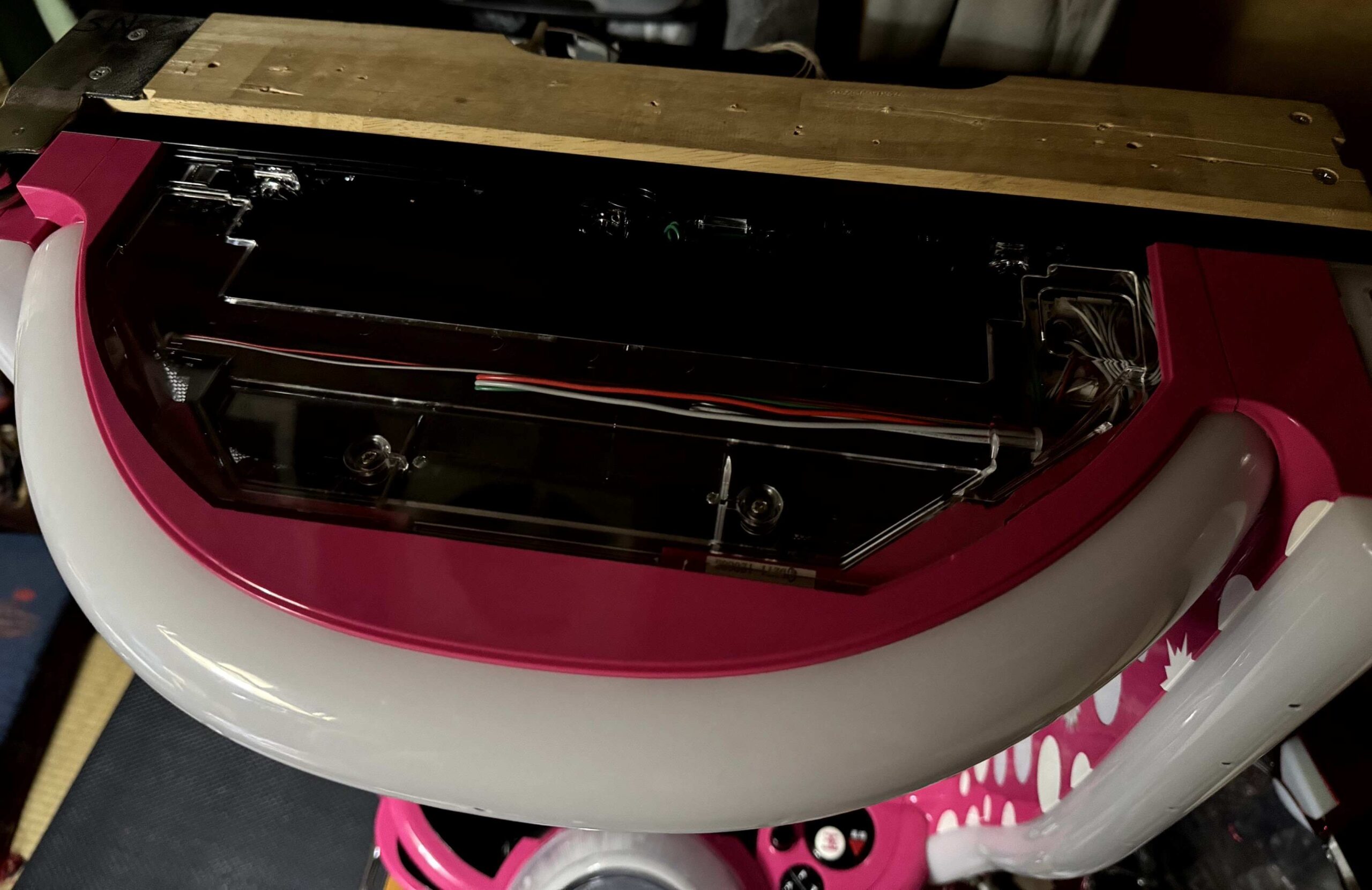

ドアを開けるとガラス側上部に3つネジがあるので、それを全て緩めたら鉈ユニットを真っ直ぐ水平に差し込みます。差し込まれた時はカチッと音がしますので、固定されたことを確認したらさっき緩めた3本のネジを再度固定すれば完了です。（画像を取り忘れたのでここは画像無いです。申し訳）
データカウンターの接続
やっぱいるやろ！！！！薄桜鬼の時は買わなかったけど！！！！

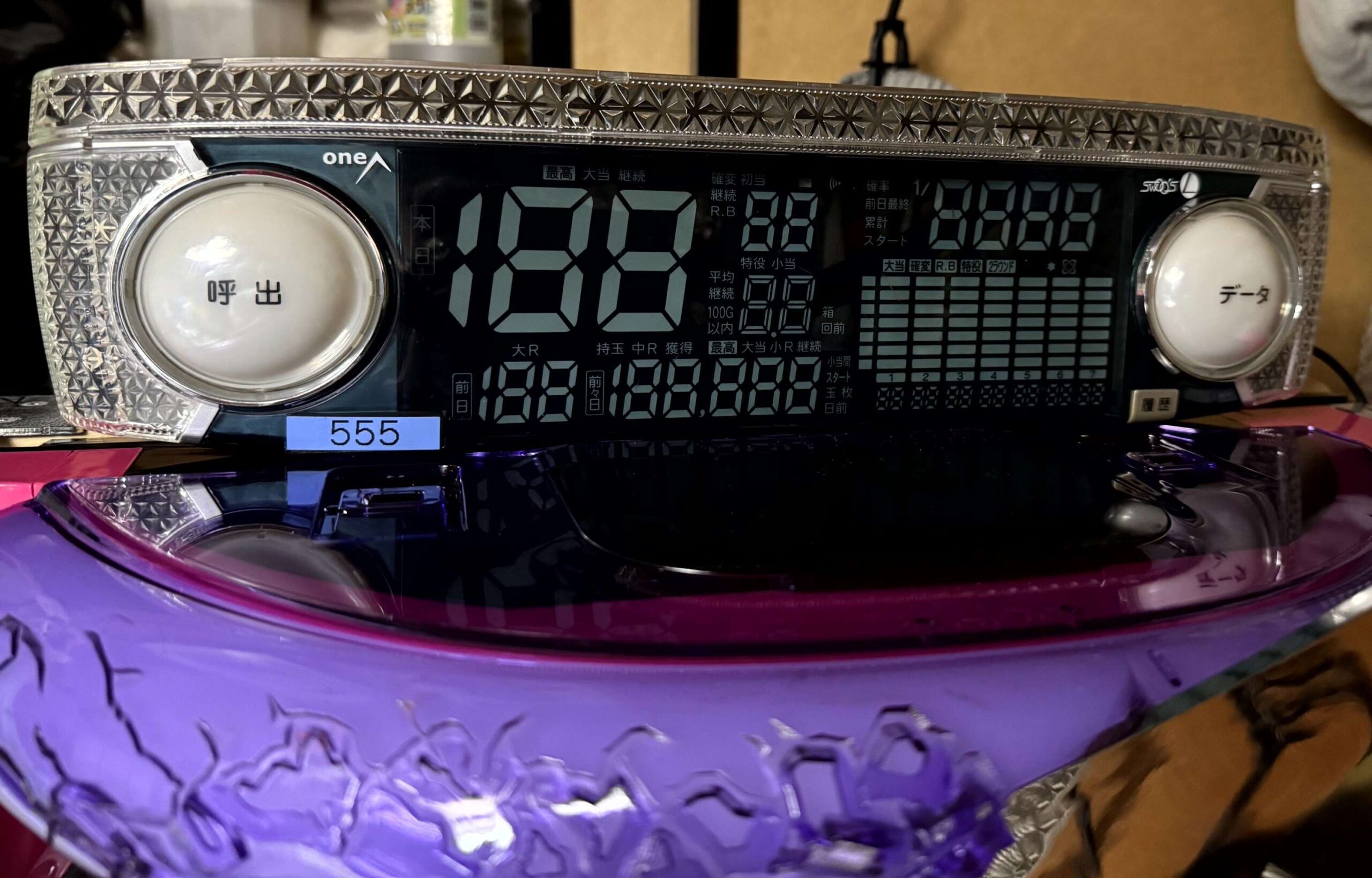

固定台がなくても、鉈ユニットを取り付けていればその上に置くことができました。

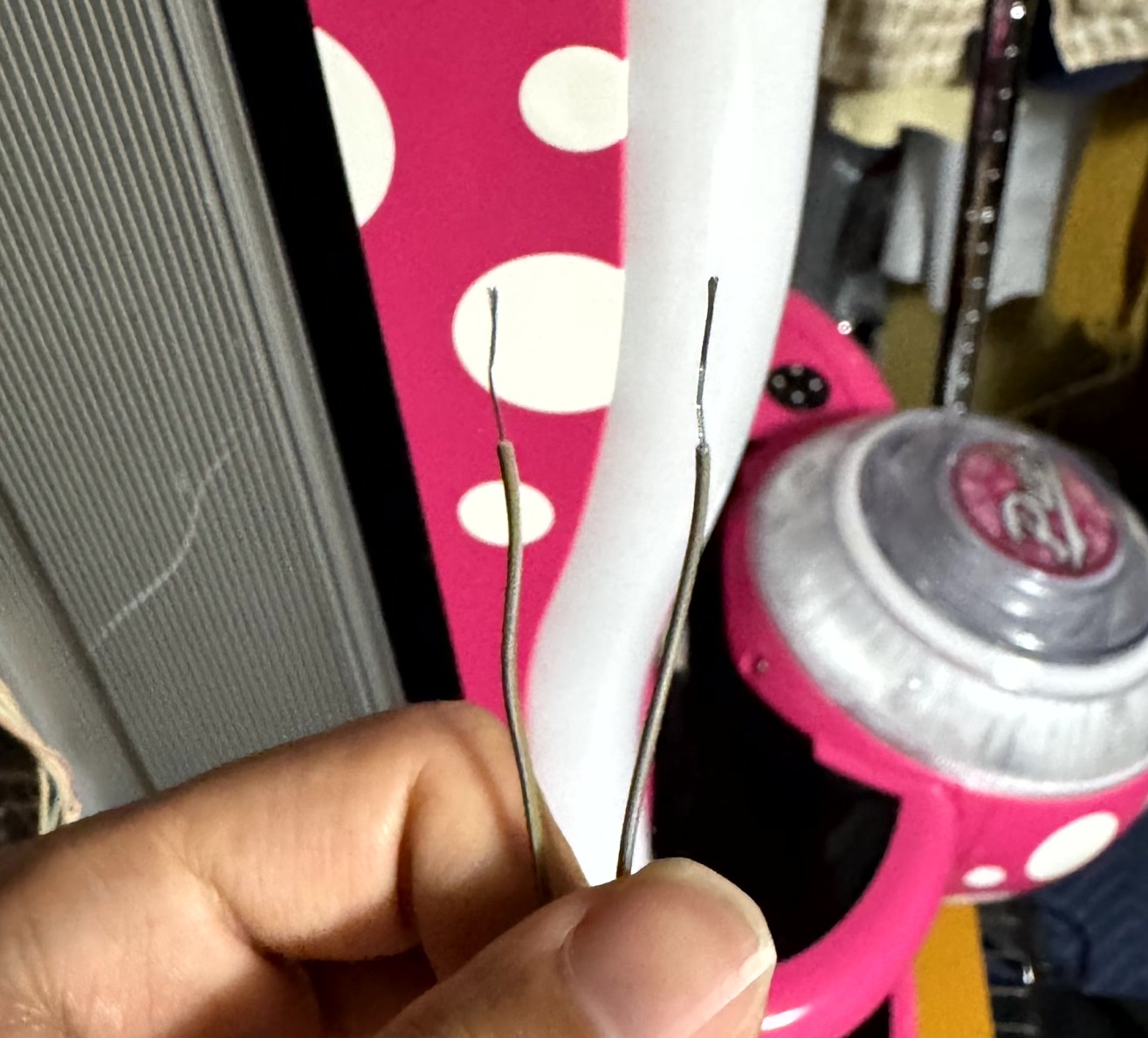

今回はヤフオクで購入したoneA スウォーズライトタイプRというデータカウンターで、このデータカウンターはむき出しの配線をパチンコの外部端子の所に挟み込むタイプです。

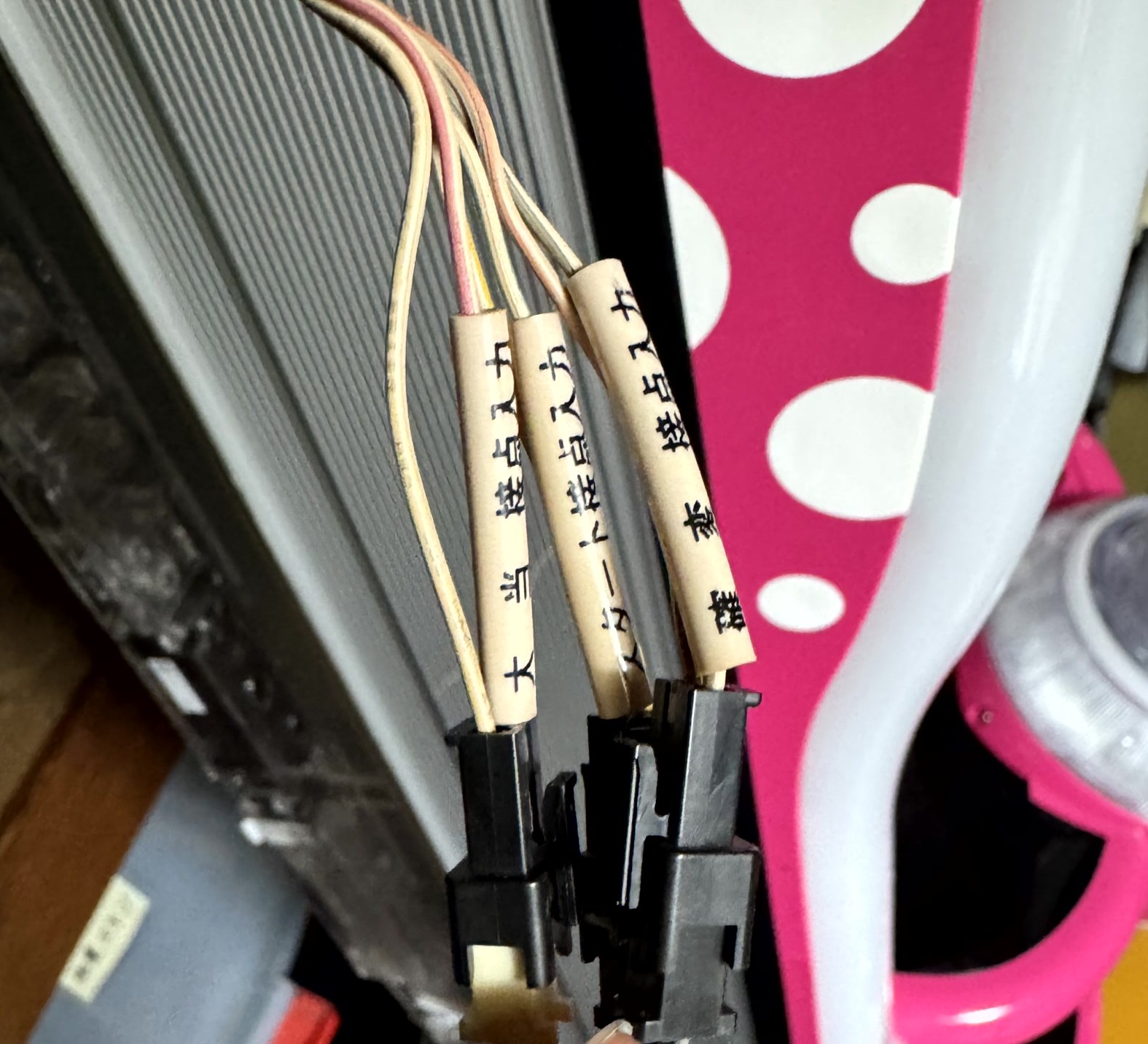

データカウンターからは「大当接点」「スタート接点」「確変接点」の3本が出ているので、これを外部端子の正しい所に接続します。これ間違えると正しく機能しません。
ひぐらし廻の場合の接続
電源を切った状態で、以下の通りに接続します。

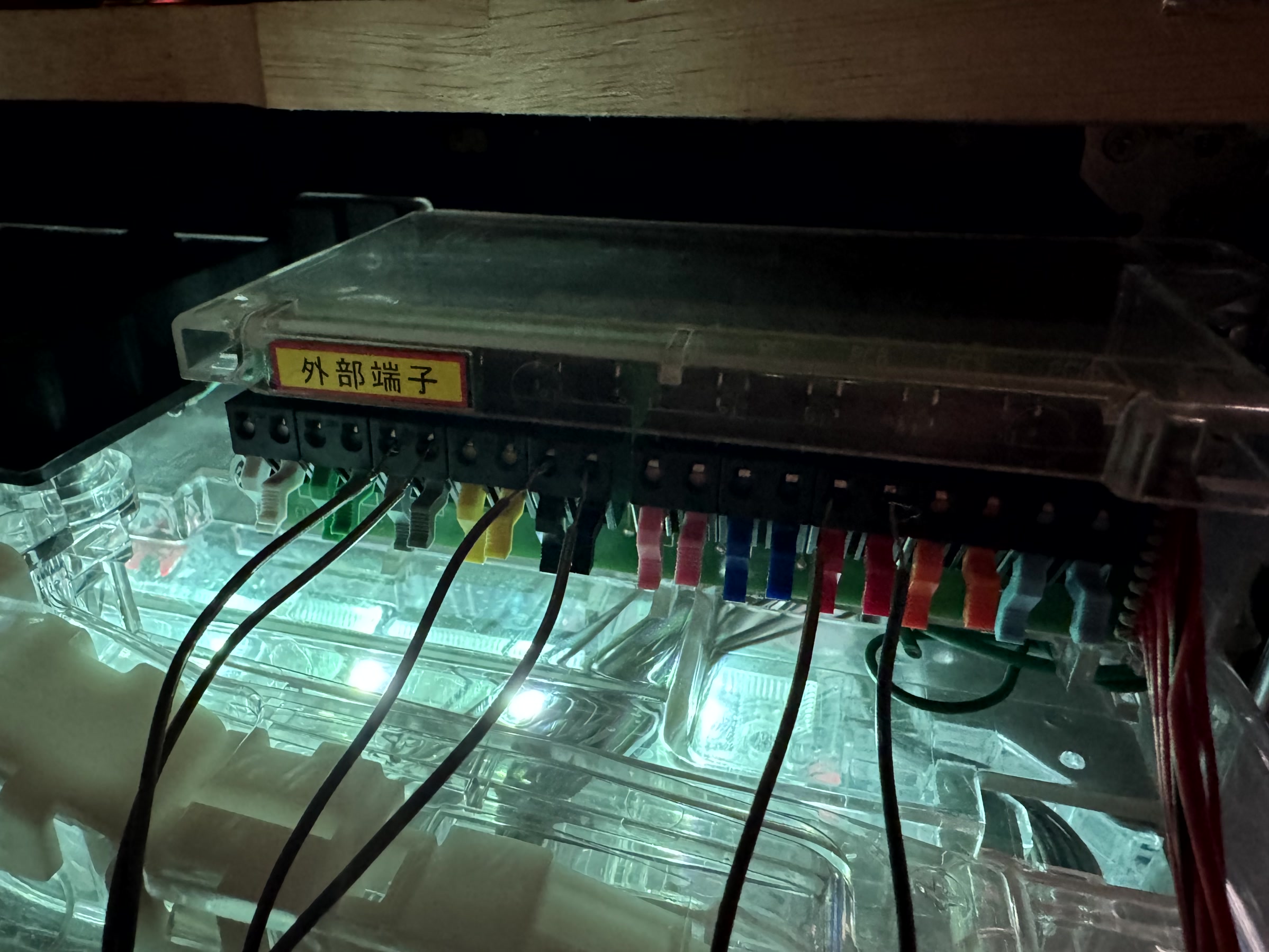

| 接続する接点 | 外部端子の色（ｺﾈｸﾀｰ順番左から） |
| スタート | 灰色（3番コネクター） |
| 大当たり | 黒色（5番コネクター） |
| 確変 | 赤色（8番コネクター） |
なおパチンコ台それぞれ接続の順番が違うので、家パチでデータカウンターをつける場合はデータカウンターを販売している会社が公開している配線資料を参照しながら接続してください。

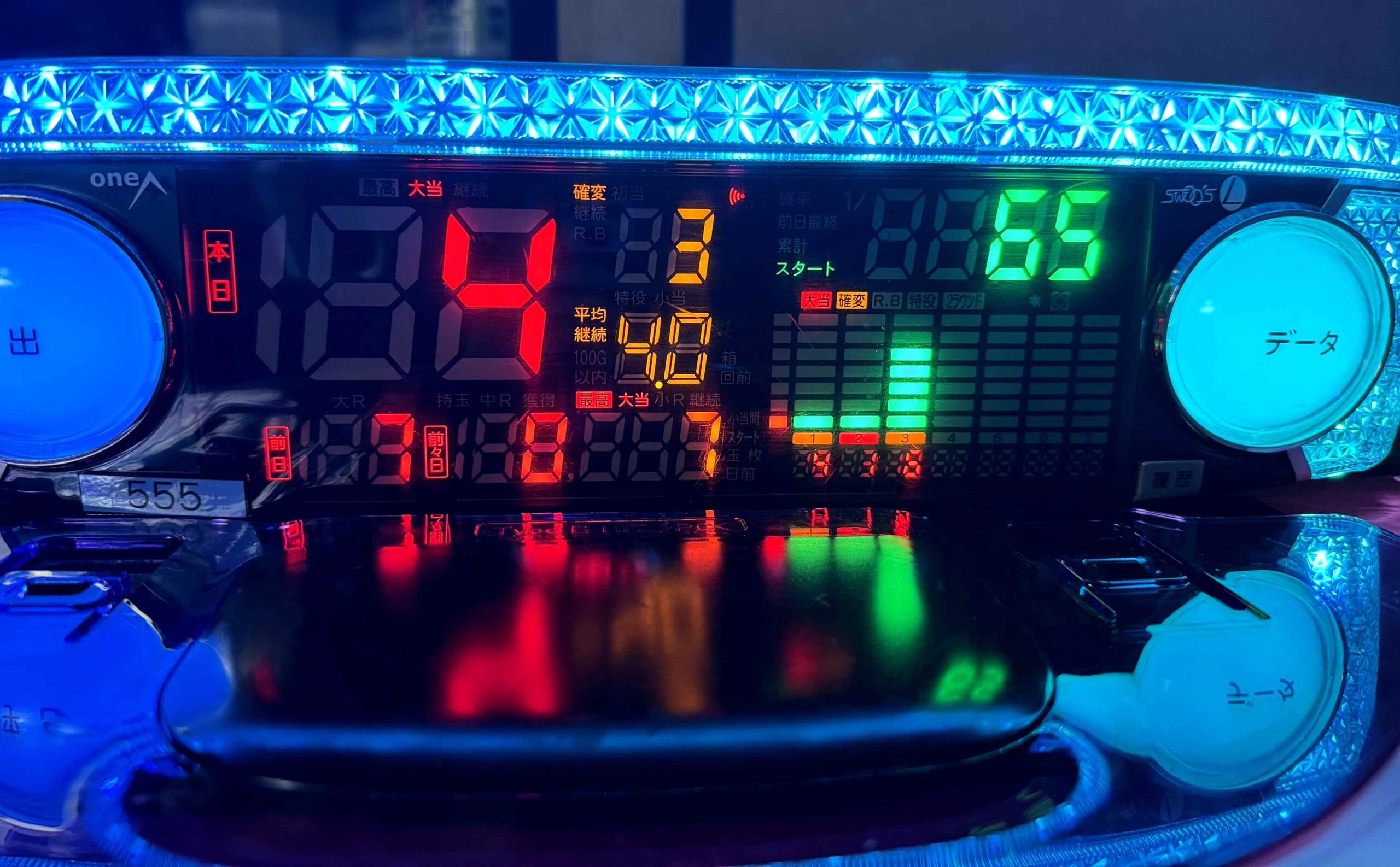

大当たりがちゃんと動作するかは実際に当てないといけないので、がんばれ！！！！！！
設定キー

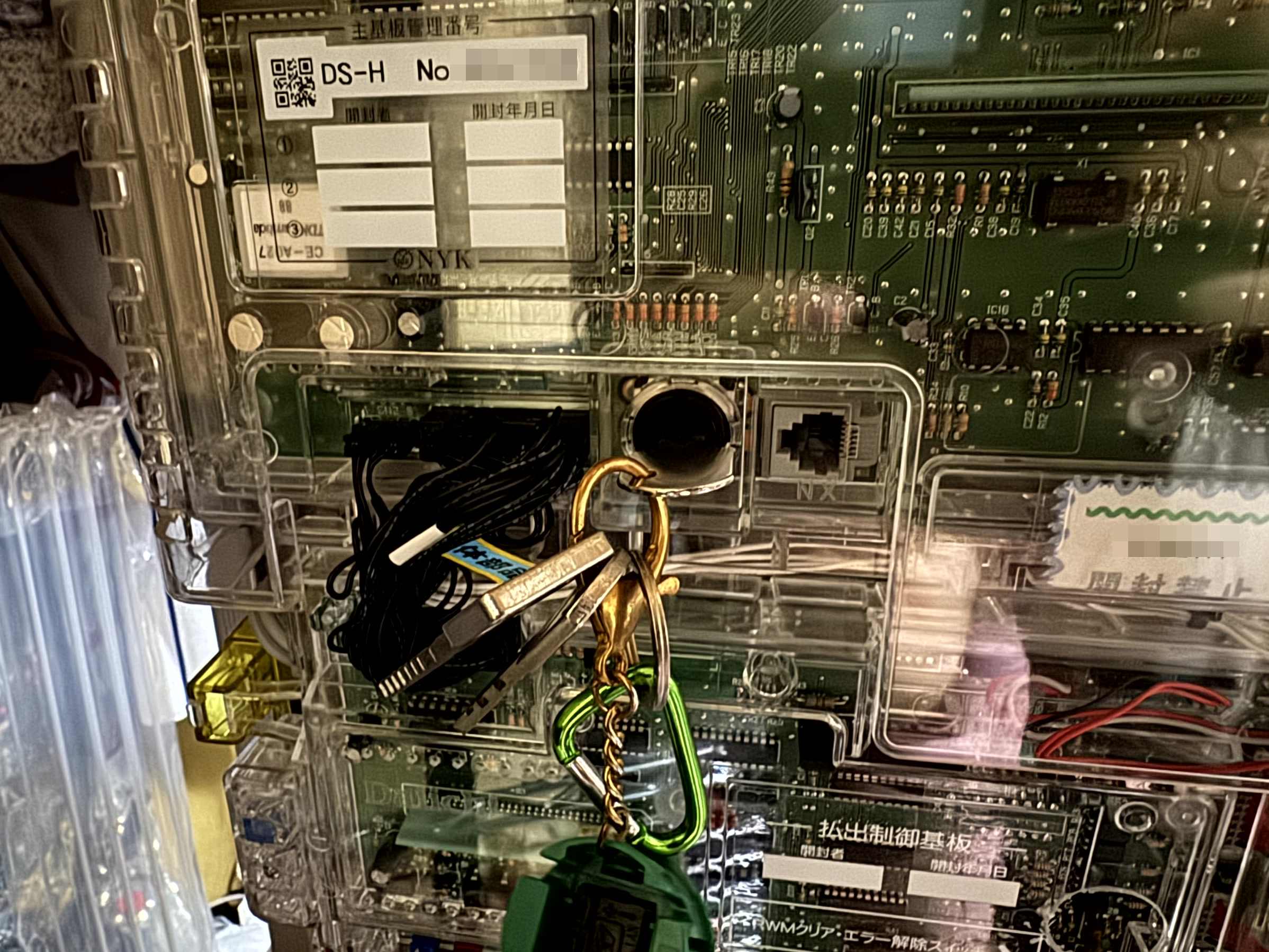

購入したひぐらし廻はP機のため、設定キーがRAMクリアとかの時は必要になります。設定キーが付属してくるかは業者によって変わるかもしれないので、設定キーが付いてくるかは業者に直接聞いたほうがいいです。
今回購入した業者は、設定キーをつけてくれました。

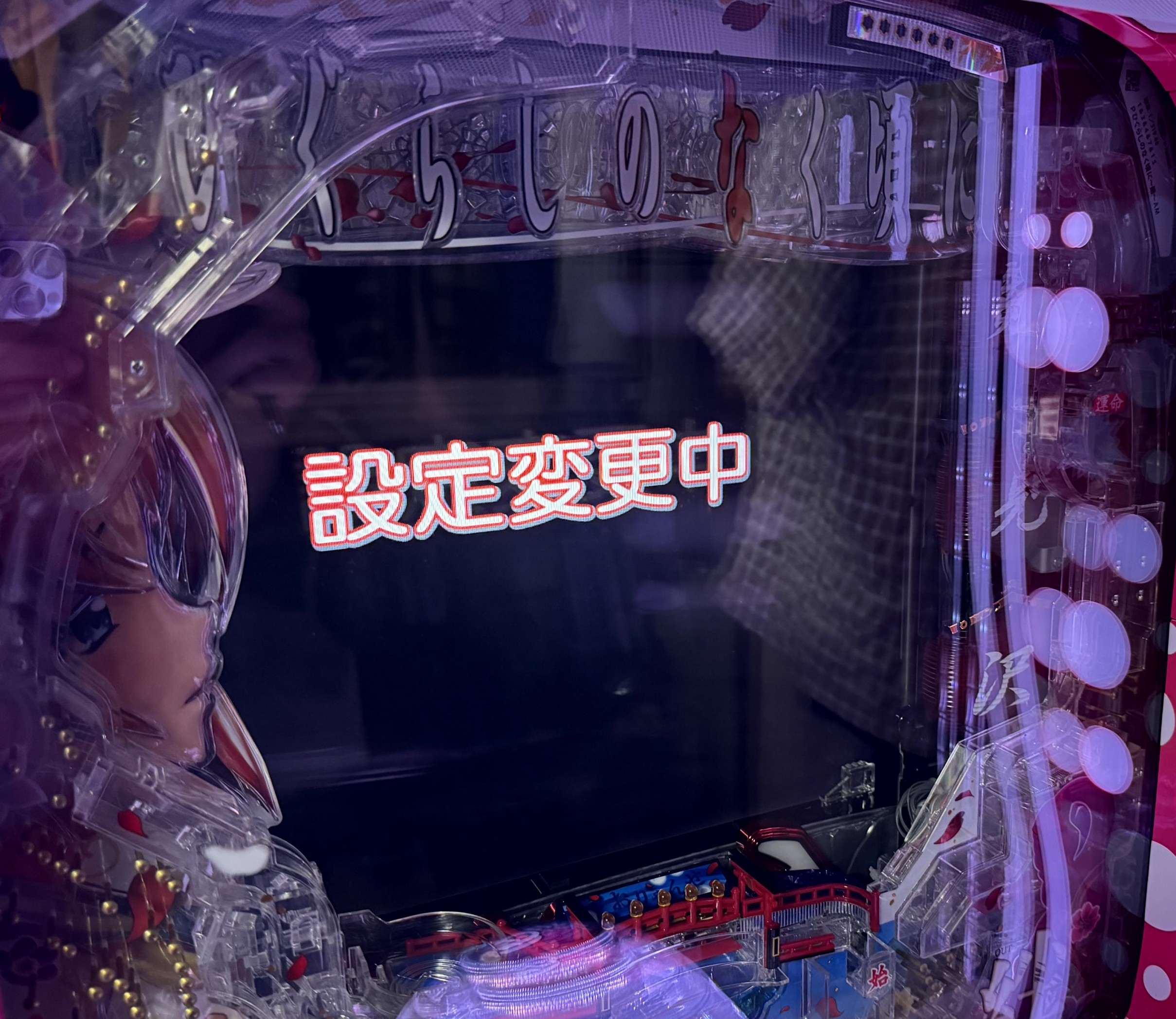

設定キーを右に回した状態でRWMクリアボタンを押したまま電源を入れると設定変更モードになるのですが、設定画面らしきものは表示されませんでした。どこで設定するんでしょうね？分かる方お願いします。
設定キー回した状態で電源を入れると設定確認にもなりましたが、これもただ文字が表示されるだけなのでどこでなにを見ればいいのか全く分かりません。
次回 実機鑑賞編 に続きます。
